Descriere
Cărămizi electronice Octopus, pe care le puteți utiliza pentru a construi proiecte electronice la fel de ușor ca stivuirea cărămizilor. Cu ajutorul modulelor electronice Octopus puteți conecta cu ușurință plăci compatibile Arduino/Freaduino cu diverse interfețe digitale, analogice și I2C/Uart. Aceste conexiuni stabile fără breadboard sunt pregătite pentru module extinse precum potențiometre, senzori, relee, servomotoare... chiar și butoane, doar conectați și porniți.

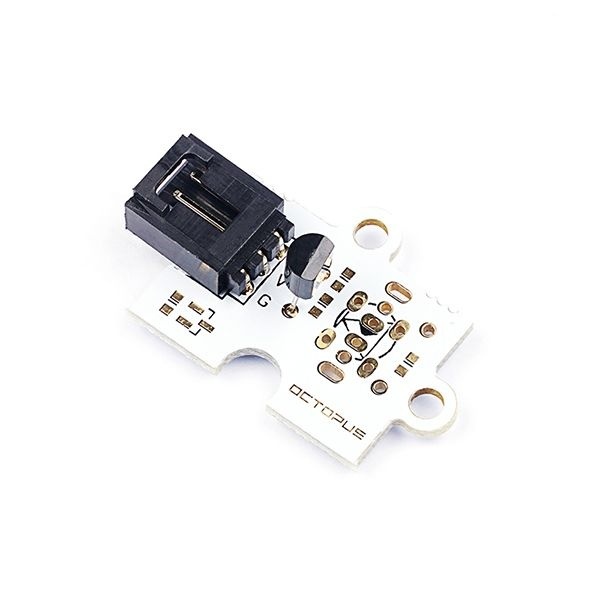

Această cărămidă utilizează senzori de temperatură de precizie în grade Celsius LM35D LM35 de la TI. Seria LM35 sunt dispozitive de temperatură de precizie cu circuit integrat cu tensiune de ieșire liniar proporțională cu temperatura Celsius. Dispozitivul LM35 are un avantaj față de senzorii de temperatură liniari calibrați în Kelvin, deoarece utilizatorul nu este obligat să scadă o tensiune constantă mare de la ieșire pentru a obține o scalare convenabilă în grade Celsius. Dispozitivul LM35 nu necesită nicio calibrare externă sau reglaj fin pentru a asigura o precizie tipică de ±¼°C la temperatura camerei și ±¾°C pe întreaga gamă de temperaturi de la −55°C la 150°C. Costurile mai reduse sunt asigurate prin reglaj fin și calibrare la nivel de plachetă. Impedanța scăzută de ieșire, ieșirea liniară și calibrarea intrinsecă de precizie a dispozitivului LM35 fac interacțiunea cu circuitele de citire sau control deosebit de ușoară. Dispozitivul se utilizează cu surse de alimentare unice sau cu surse de alimentare plus și minus. Deoarece dispozitivul LM35 consumă doar 60 μA din sursa de alimentare, acesta are o autoîncălzire foarte scăzută de mai puțin de 0,1°C în aer staționar. Dispozitivul LM35 este proiectat să funcționeze în intervalul de temperaturi de la −55°C la 150°C, în timp ce dispozitivul LM35C este proiectat pentru intervalul de la −40°C la 110°C (−10° cu precizie îmbunătățită). Dispozitivele din seria LM35 sunt disponibile în pachete tranzistor TO etanșe, în timp ce dispozitivele LM35C, LM35CA și LM35D sunt disponibile în pachete tranzistor plastic TO-92. Dispozitivul LM35D este disponibil în pachet cu contur mic cu 8 pini pentru montare pe suprafață și pachet plastic TO-220.
Freaduino Sensor Shield este scutul ideal pentru conectarea acestui senzor la Arduino. Sau Freaduino UNO, pentru care am avut interfața Octopus Brick înainte de explorare.
