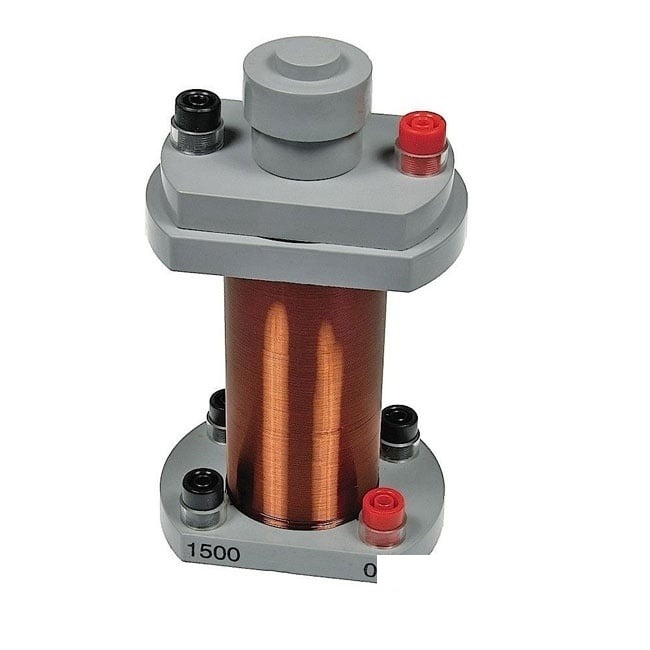

Bobină primară și secundară cu mufă de 4 mm

Bobinele primare și secundare sunt înfășurate pe forme solide turnate, prevăzute cu mufe banana ecranate. Miezul de fier acoperit are un mâner turnat pentru poziționare precisă în înfășurări. Înfășurarea primară are 175 de spire din conductor de cupru izolat 18 AWG (diametru 34 mm, lungime 100 mm, rezistență 0,43 Ω, autoinductanță ≈3,1 mH). Înfășurarea secundară are trei bobine disponibile cu 500, 1000 și 1500 de spire din conductor de cupru izolat 26 AWG. (diametru 52 mm, lungime 102 mm, rezistențe 11,5 Ω, 23,3 Ω, 35,7 Ω, inductanță proprie ≈ 490 mH, 1,97 H, 4,43 H).

Miezul de fier acoperit are diametrul de 19 mm și lungimea de 165 mm (inclusiv mânerul)
